一、產品簡介
ZSL系列大型冷礦振動篩屬于雙軸直線振動篩，由兩臺電動機以萬向聯軸器帶動兩串振動器做反向自同步運轉，使篩箱產生較大振幅的直線振動，電機不參振，這種振動篩具有生產能力大、工作可靠、振幅調節方便、傳給基礎的動負荷小等優點。已廣泛用于冶金、礦山、煤碳、港口等工業部門，主要用于溫度在150oC以下冷燒結礦分級作業。

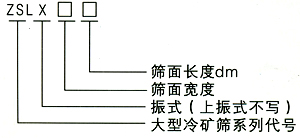

二、型號說明
三、結構特點
該系列振動篩由篩箱、振動源、支撐彈簧、隔振架、二次隔振彈簧、電動機及其支架等組成。
篩框部件由篩框、篩面及緊固裝置組成。篩框側板用整塊優質鋼板制造、側板、加強筋板和橫梁、振動器底架間的連接采用高強度螺栓與自鎖式螺母或環槽鉚釘連接、牢固可靠。
振動器一般安裝在篩框上部的兩邊側板上、制成上振式結構，振動器也可布置在篩框上部用萬向聯軸器連接，振動器采用迷宮環密封，干油潤滑。該系列 冷礦篩篩板采用耐磨合金鋼或不銹鋼篩板，具有不變形，壽命長。

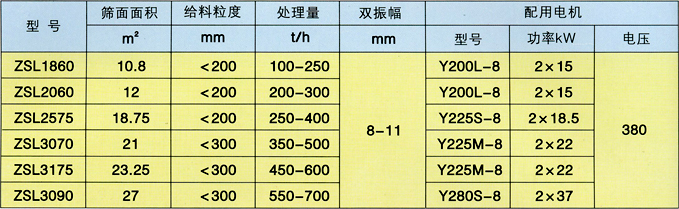

四、技術參數

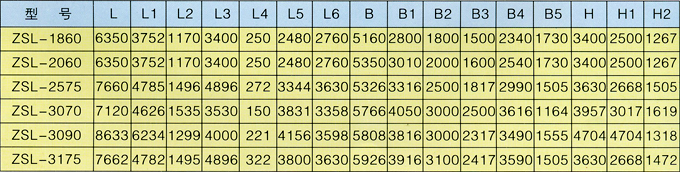

五、外形尺寸
