一、產品簡介
Y系列圓振動篩是我廠根據用戶需要,吸取國內外先進技術開發的產品。其振動參數與德國KHD公司生產的篩機相似。
該系列篩的篩箱運動軌跡為圓,適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。

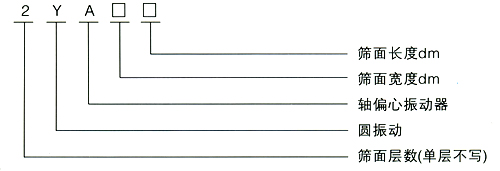

二、型號說明
三、工作原理及結構特點
該系列篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架等組成。振動器安裝在篩箱側板上,一并由電動機通過聯軸器帶動旋轉,產生離心慣性力,延迫使篩振動。
篩網是主要易損件。根據物料品種和用戶要求,可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板,篩板有單層和雙層兩種,各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。
該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
電動機安裝在篩框的左側,也可安裝在篩框的右側,如果無特殊要求,制造廠按物料運動方向的右側安裝供貨。

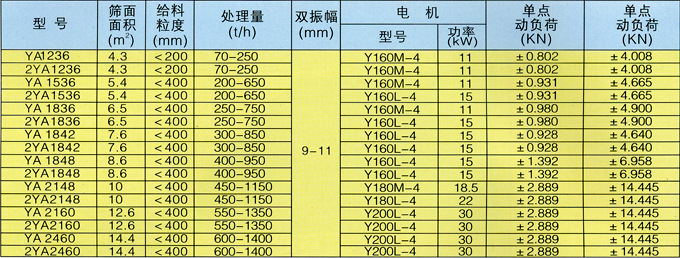

四、規格型號及技術參數
注:表中處理量范圍是以比重按0.8t/m3測算

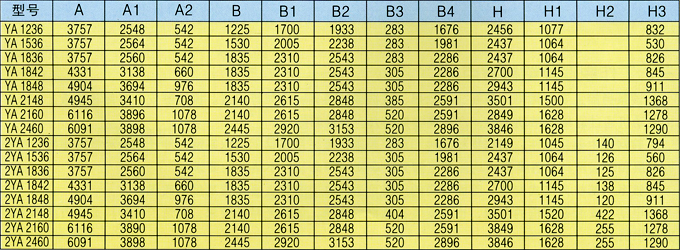

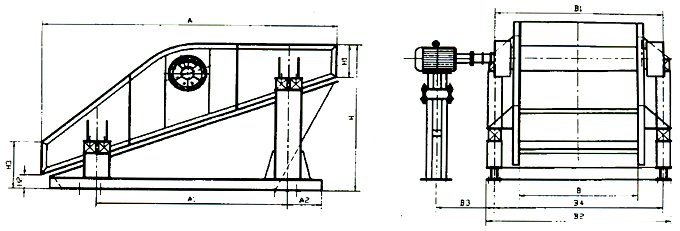

五、外形尺寸表
